Aperçu ProduitsMachine de conditionnement humide de chiffons

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool

Examens de client
Cher, notre machine à masque est actuellement en bon état d'utilisation, et je suis très reconnaissant pour votre service chaleureux et professionnel.

—— Sophie Zelenine

Salut Niki, j'ai reçu et utilisé la machine d'emballage de lingettes depuis un mois.Vous êtes un fabricant professionnel de lingettes.Cette coopération est très agréable.

—— Queenie Lee

Chère Holly, votre machine à tissus humides fonctionne si bien dans notre usine.La machine fonctionne bien sur la première installation.Notre entreprise va commencer un nouveau projet. Je vous contacter plus tard.

—— Syed Tanve

Bonjour Holly, c'est la meilleure machine à cartonner que j'ai achetée jusqu'à présent.

—— Nimra Zahoor

Je vous remercie beaucoup d'avoir été très compréhensifs, de soutien et de collaborateurs pour nous. J'espère que nous pouvons coopérer heureux.

—— Je vous en prie.

Je suis en ligne une discussion en ligne

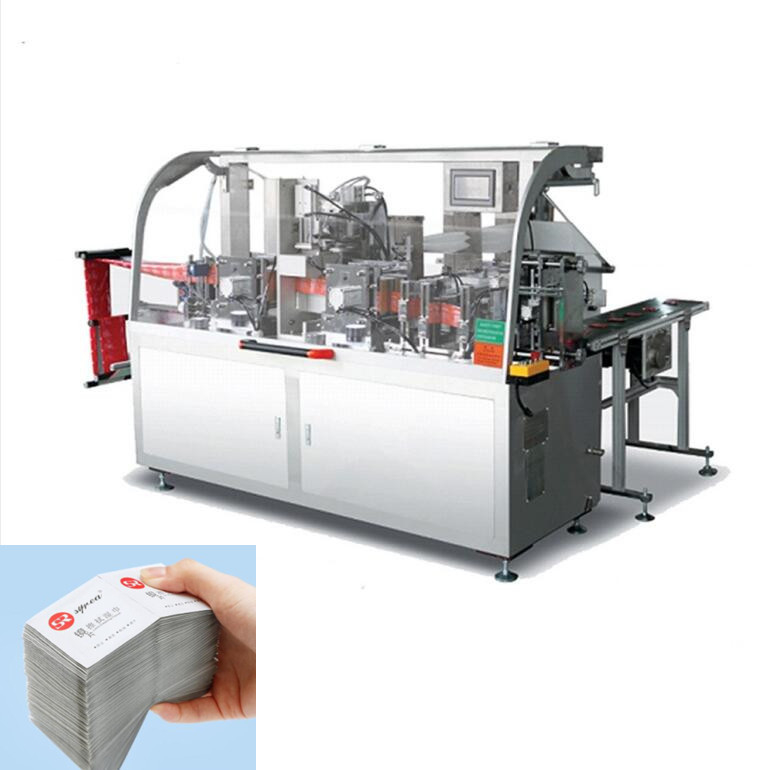

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool
Medical Cleaning Alcohol Prep Pad Packing Machinery 4.8KW Nonwoven Fabric
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool

Image Grand :  Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: TRUSTAR/HIJ
Certification: CE
Numéro de modèle: VPD-250
Conditions de paiement et expédition:
Quantité de commande min: 1 série
Prix: negotiable
Détails d'emballage: boîtes en bois propres à la navigation
Délai de livraison: Ça dépend, ça prend habituellement 45 jours ouvrables.
Conditions de paiement: T/T
Capacité d'approvisionnement: 30-45 ensemble/mois

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool

description de
Spécifications de emballage: L : 40-140mm (Max220mm) W : 40-100mm Vitesse de emballage: 80-120bags/min
Finissage de machine: acier inoxydable Matériel humide de tissu: textile non tissé non-tissé et tourné etc. de dentelle
Poids de machine: 1100KG Forme de empaquetage: Cachetage latéral du cachetage trois du côté quatre horizontaux
Mettre en évidence:

machine à emballer non-tissée de protection d'alcool de tissu

,

Machine à emballer de protection de préparation d'alcool de 4






Description du produit
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 0

Machine d'emballage de lingettes humides VPD250 à quatre côtés





Application du produit

Nous concevons la machine selon la technologie mondiale avancée des machines d'emballage de papier et de non-tissé, notre machine d'emballage de lingettes humides convient à la fabrication de lingettes humides de toutes tailles et de tous emballages.mais, il faut changer les différents plateaux chauffants pour fabriquer des lingettes humides de différentes tailles, donc une bonne communication est la première étape pour nous faire savoir quel type de lingettes humides ou quelle est la taille des lingettes humides que vous vous apprêtez à produire.



Paramètre technique principal
Article/Modèle
Modèle : 250
Formulaire d'emballage
Étanchéité horizontale sur les quatre côtés
Matériau d'emballage
PET/AL/PE, PET/AL/RPC, PAPIER/PE/AL/PE, PET/PE, BOPP/PE/AL/PE
Spécification d'emballage Longueur 40-140mm(Max220mm)
Largeur 40-100mm
Manière pliante Max 10 pliages verticaux et 4 pliages horizontaux
Vitesse d'emballage
100-180 sacs/minute
Pouvoir total
4.8KW
Type d'alimentation
220V 50/60Hz
Bruit des machines
≤64.9dB(A)
Arrivée d'air
0,6-1,0 MPa
Consommation d'air
300-500L/minute
Dimensions du contour (L*W*H)
3500*2600*1800mm
Poids de la machine
1100Kg





Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 1
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 2
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 3
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 4
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 5
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 6
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 7

Caractéristiques principales

1, la machine fonctionne régulièrement et en continu, elle convient aux produits d'étanchéité à quatre côtés de tous types de lingettes/tissus humides, tampons/tampons alcoolisés, etc.

2, formation de pochette entièrement automatique, correction de l'électricité photo, pas de formation de bord vierge et de défaut

3, le tissu peut être plié en différents types.max 8 pliages verticaux et 4 pliages horizontaux, plier librement en dépliant le non-tissé largeur, longueur.

4, adopte la pompe de pulvérisation importée du Japon, rend l'ajout précis avec une tolérance de 0,01 ml/heure.Des types de liquide multical sont disponibles.il peut ajouter par liquide par sac ou ajouter tout le liquide dans le même sac

5, une meilleure étanchéité double pour assurer le volume d'ajout de liquide et éviter les fuites.

6, la machine est facile à utiliser, l'écran tactile PLC, peut ajuster la température et la vitesse d'emballage en fonction du matériau d'emballage, de l'épaisseur et de la longueur du produit.servomoteur.Contrôlé par la lumière, l'électricité et l'air, les pannes peuvent être auto-diagnostiquées et s'affichent clairement. La langue du système d'exploitation peut être faite dans votre langue locale comme l'espagnol, le français, le coréen, le russe, le japonais, l'arabe, etc.

7, la machine complète est recouverte d'acier inoxydable de bonne apparence, également facile à nettoyer et durable.Faible coût d'exploitation et de maintenance.

Images détaillées
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 8
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 9

Correction photoélectrique, pas de bord vierge et de formation de défauts.

Impression mot/code en acier bouche facile à déchirer.

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 10
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 11

Insérez les lingettes dans des sacs et ajoutez du liquide

Réduire

Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 12
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 13

L'écran tactile peut être réalisé dans votre langue locale (afin que votre personnel puisse l'utiliser facilement)

L'écran tactile peut être réalisé dans votre langue locale (afin que votre personnel puisse l'utiliser facilement)

Certificats
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 14
Notre exposition
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 15
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 16
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 17
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 18
Emballage et livraison
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 19
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 20
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 21
Tissu non-tissé de emballage de nettoyage médical des machines 4.8KW de protection de préparation d'alcool 22

Pour toute question sur la machine, veuillez me contacter.


1.quel est le délai de livraison ?

c'est environ 30 jours

2. Combien de demandes de conteneurs pour cette machine

suggérer l'expédition par LCL.

3.Êtes-vous un fabricant ?

Oui, nous emballons des machines depuis 14 ans.

4.Qu'en est-il du délai de paiement ?

Principalement 30% T/T à l'avance, le reste doit être payé avant l'expédition.

5. Quelles informations dois-je vous faire savoir si je souhaite obtenir un devis ?

--Quantité

--Quelle est la taille du sac ?

--Quelle est la taille de la lingette dépliée ?

--Quelle est la méthode de pliage ?

--combien de ml de chaque sac?

--Quel est le matériau intérieur et le matériau extérieur ?

6. Quels sont vos avantages ?

--17 ans d'expérience : nous fabriquons des machines depuis 17 ans.

--Clients partout dans le monde

--Certificat : certificat CE

--Réponse rapide : notre équipe vous répondra bientôt.

--Service après-vente : nous avons un service après-vente, un service pour vos problèmes et traitant des pièces de rechange.
